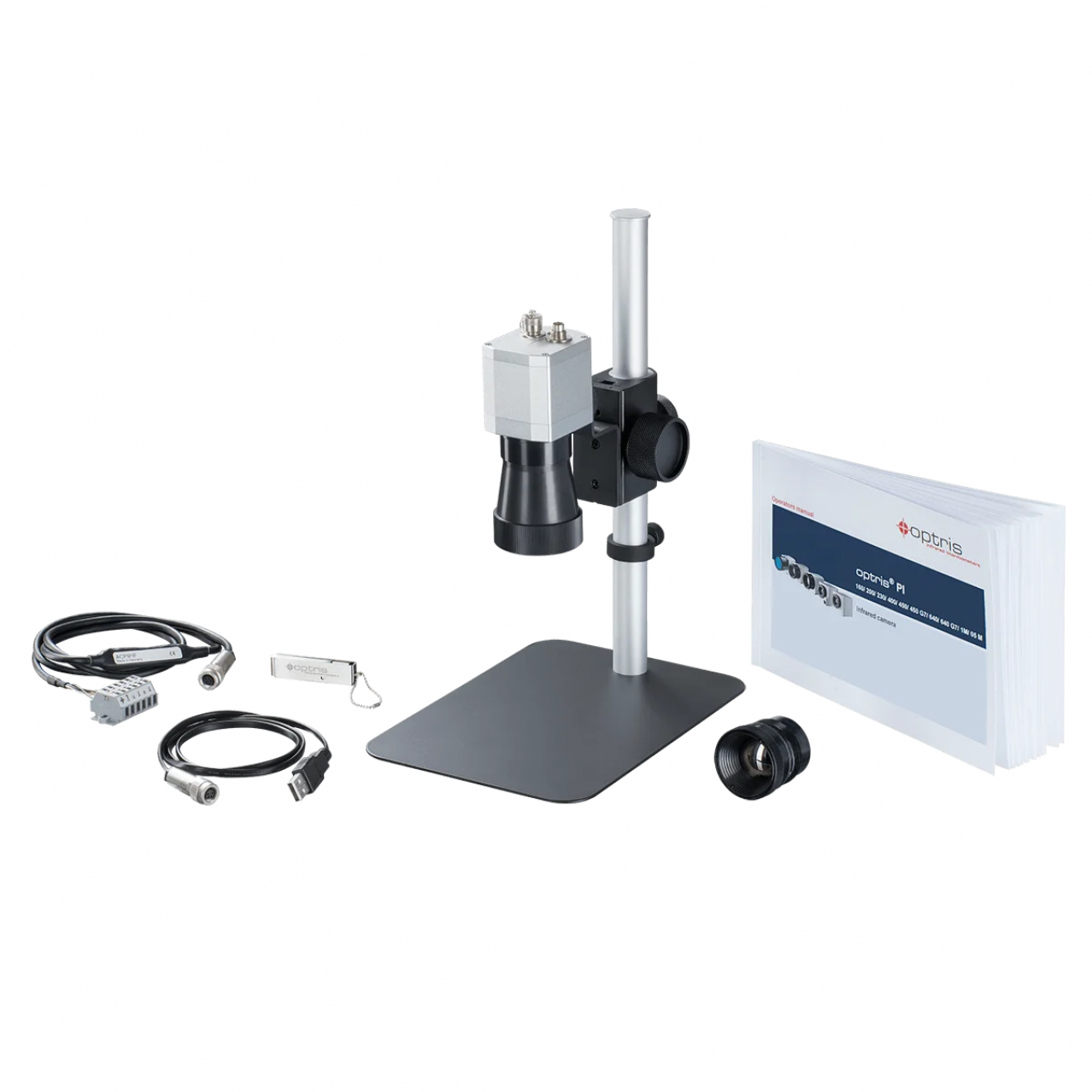

Kit per termocamera con ottica microscopica

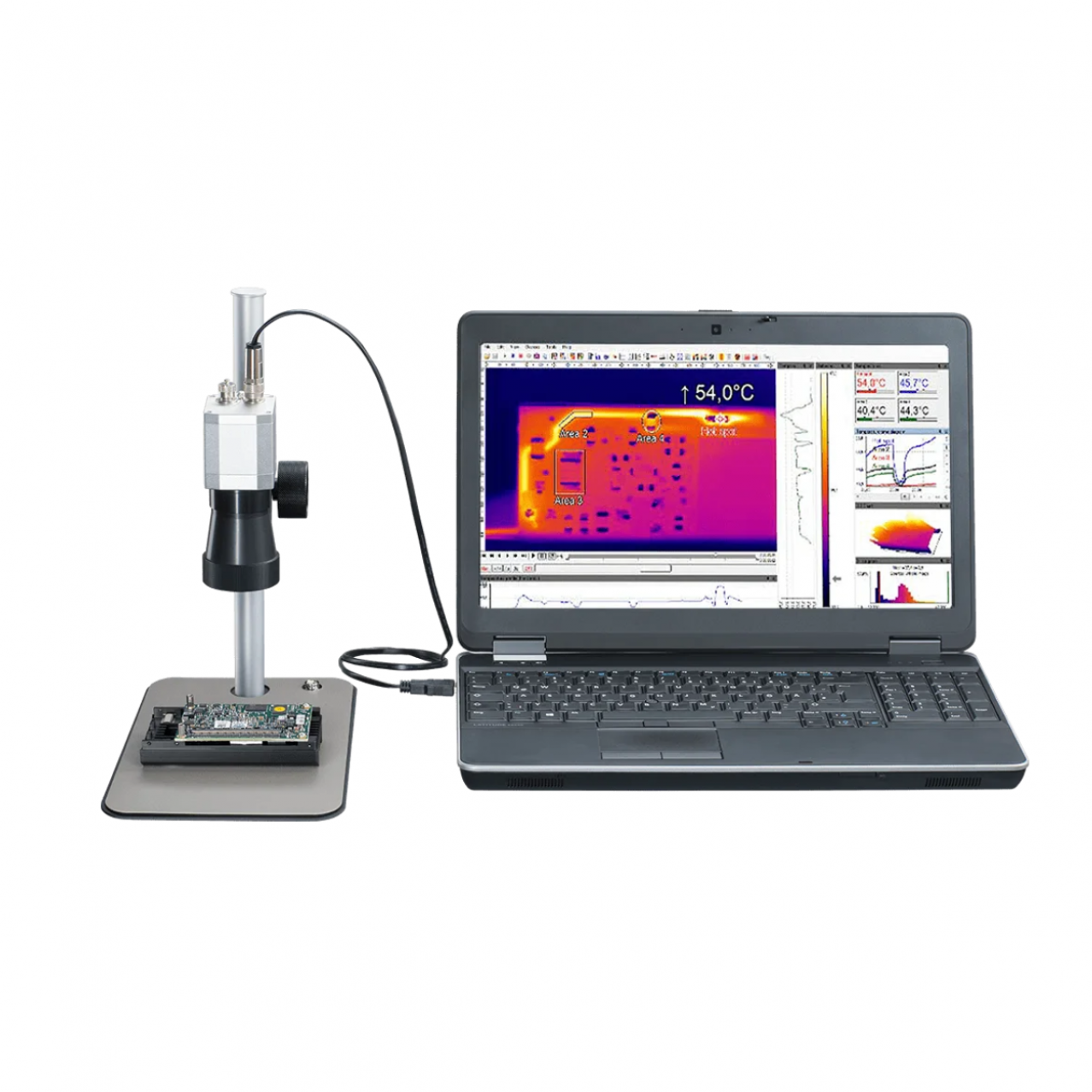

Le ottiche microscopiche per termocamere PI sono progettate appositamente per l'ispezione termica di schede elettroniche e l'analisi di piccoli componenti a livello di chip fino a 8 μm.
La distanza tra il target e la termocamera può variare tra 80 e 100 mm (MO44) o 15 mm (MO2X).
Caratteristiche importanti
- Analisi di piccoli componenti a livello di chip fino a 8 μm
- Ottica intercambiabile per maggiore flessibilità
- Supporto incluso con regolazione fine
- Risoluzione termica (NETD) di 80 mK
- Frame rate fino a 125 Hz per l'ispezione di processi veloci (come i diodi laser pulsati)
- Registrazione video radiometrica o tiff
- Software di analisi senza licenza e SDK incluse
Ottica MO44
- f=44 mm/ 20,0 x 14,0 mm (F=1,1)
- Min. spot (IFOV): 28 μm
- Distanza dal target: 80 - 100 mm
Ottica MO2X
- f=60 mm/ 5,4 x 4,0 mm (F=1,3)
- Min. spot (IFOV): 8 μm
- Distanza dal target: 15 mm
Campo di misura
- –20 … +100 °C
- 0 … +250 °C
- +150 … +900 °C
