Versatilità e precisione
Tra i sensori di spostamento e distanza senza-contatto, quelli basati sulla tecnologia laser sono sicuramente tra i più conosciuti ed utilizzati.
Il motivo principale risiede nella loro versatilità, che li rende la scelta ideale in numerose applicazioni di misura sia in ambito di Ricerca & Sviluppo di nuovi prodotti che di monitoraggio dei processi industriali.
Il principio di funzionamento
I sensori a triangolazione laser ad alte prestazioni presentano un corpo più o meno compatto che contiene l’elettronica di funzionamento ed un cavo integrato per l’emissione del valore di misura.
I principali elementi che compongono un sensore a triangolazione laser sono:
- Diodo laser
- Lenti
- Ricevitore
- Elettronica di acquisizione
- Cavo integrato

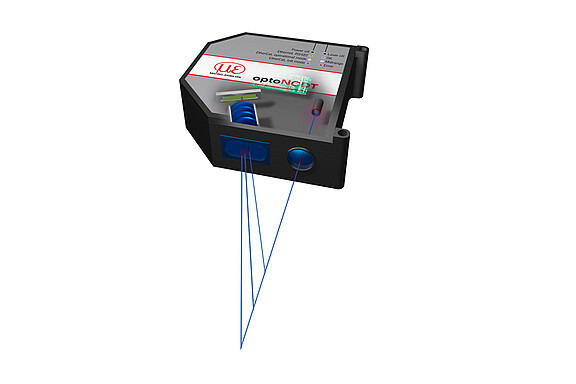

Il diodo proietta un fascio di luce laser con un’intensità ed un colore che varia a seconda dello scopo della misura o del tipo di superficie di cui è composto il target.
La luce laser proiettata dal diodo viene riflessa dalla superficie del target in varia direzioni e parte dei raggi riflessi vengono indirizzati, attraverso una serie di lenti, verso l’unità ricevente (ricevitore).
In funzione della distanza tra il sensore e la superficie, i raggi riflessi vengono proiettati in un punto preciso del ricevitore. In questo modo è possibile calcolare, attraverso il principio matematico della triangolazione, la distanza tra il sensore e il target.
L’importanza del sensore

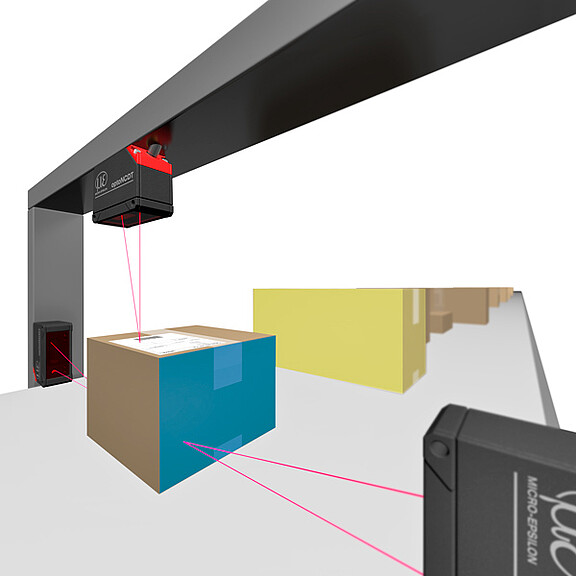

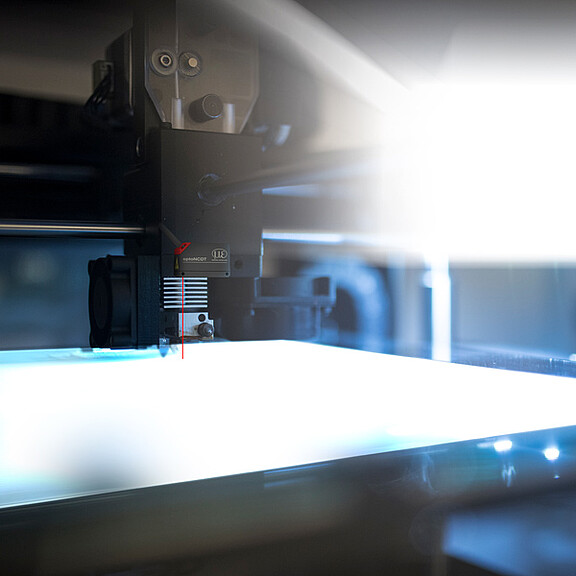

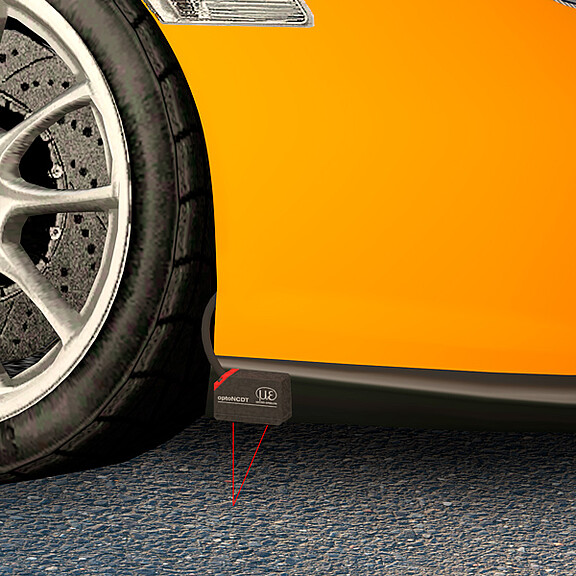

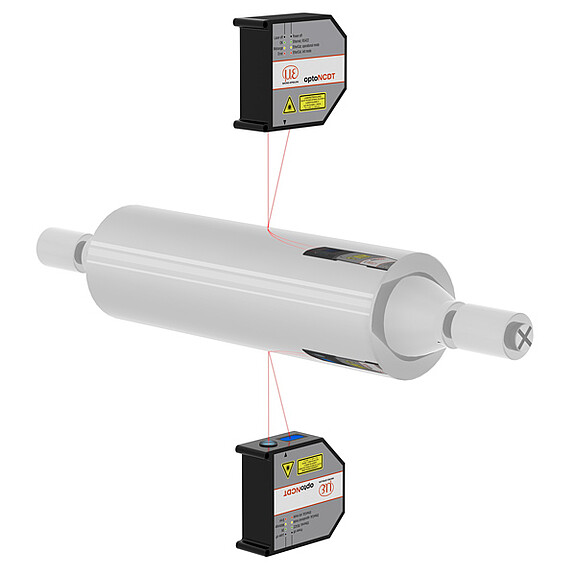

La precisione e la qualità della misurazione possono essere influenzate dal tipo di superficie di cui è composto il target. Superfici troppo riflettenti, variazioni o differenze marcate di colore possono influire sulla misura. Queste variabili possono essere minimizzate o completamente compensate attraverso l’utilizzo di tecnologie innovative.
Vantaggi della tecnologia laser
- Piccolo spot di misura
- Distanza sensore-target elevata
- Ampi intervalli di misura
- Insensibili alle proprietà del materiale del target
Considerazioni
- Valutare con attenzione il tipo di superficie
- Il raggio laser non deve essere ostacolato durante la misurazione
- Pur essendo compatti, i sensori a triangolazione laser hanno dimensioni relativamente più grandi rispetto ai sistemi induttivi o capacitivi
